Особенности конструкции защитного чехла направляющей рейки
2024-11-18
В промышленном производстве защитное покрытие направляющей рейки играет жизненно важную роль. Оно может эффективно защитить направляющую рейку от пыли, стружки, жидкостей и других загрязняющих веществ, продлить срок службы направляющей рейки и обеспечить стабильную работу оборудования.Чтобы спроектировать защитное покрытие, которое может быть адаптировано к форме, размеру и ходу направляющей рейки, необходимо учитывать множество факторов и точно определять ключевые размерные параметры.

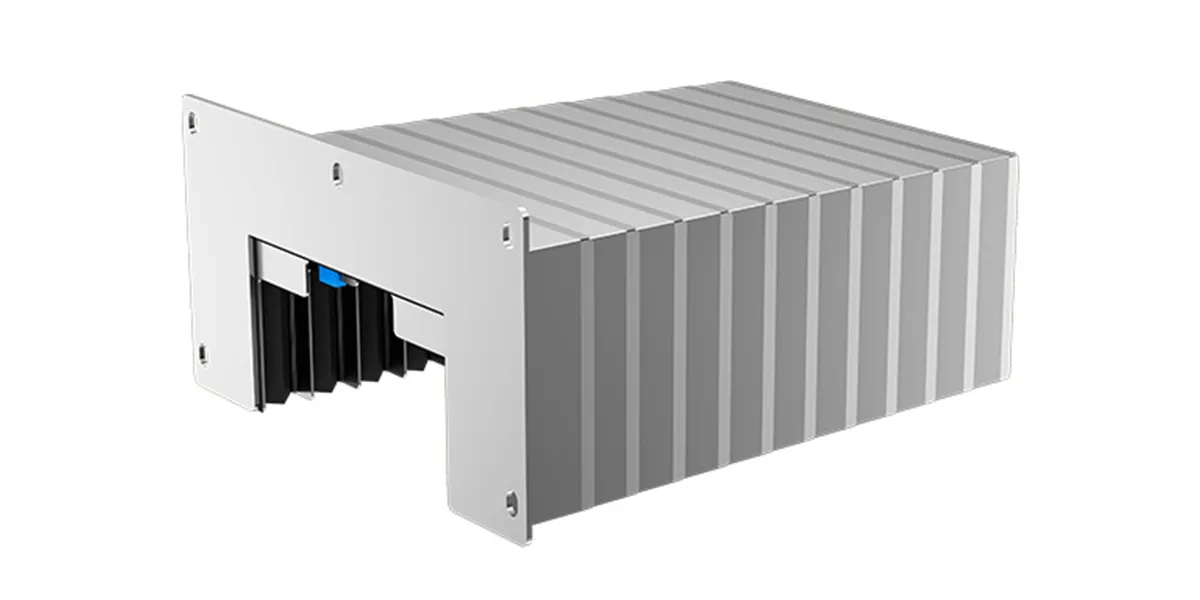

Прежде всего, понимание формы направляющей рейки является основой для проектирования защитного чехла.Коллекторы Общая магистраль имеют прямоугольную, круглую форму, форму ласточкиного хвоста и т.д.Для прямоугольных направляющих конструкция защитного кожуха относительно обычная, и можно использовать плоскую или органную конструкцию.Плоская защитная крышка обладает хорошими защитными свойствами и подходит для некоторых условий, где требования к защите высоки, а движение направляющей рейки относительно стабильно; защитная крышка органного типа обладает хорошей растяжимостью, может адаптироваться к изменениям в большем ходе направляющей рейки, и более красив по внешнему виду и удобен в установке.Для круглых направляющих может потребоваться сконструировать защитное покрытие в виде цилиндрической или фрагментированной комбинированной конструкции, чтобы оно точно соответствовало круглой форме направляющей и обеспечивало полный спектр защитных эффектов.Направляющая в форме ласточкиного хвоста Из-за своей особой формы конструкция защитного чехла должна учитывать изменения угла наклона и размера "ласточкиного хвоста" и обычно имеет индивидуальную форму, чтобы гарантировать отсутствие помех при перемещении направляющей.
Размер направляющей рейки напрямую определяет размер защитного чехла.Среди них ширина, высота и длина направляющей рейки являются ключевыми размерными параметрами.Ширина защитного чехла должна быть немного больше ширины направляющей планки, и обычно оставляется запас в 5-10 мм для предотвращения трения направляющей планки о край защитного чехла из-за небольших смещений во время работы.Что касается высоты, то также необходимо увеличить определенный запас в соответствии с фактической высотой направляющей рейки, особенно для некоторых направляющих с выступающими частями или вспомогательными устройствами, чтобы гарантировать, что защитная крышка может быть полностью закрыта и не влияет на ее нормальную работу.Длина направляющей рейки определяет длину перемещения защитного чехла.При проектировании телескопический ход защитного кожуха больше фактического хода направляющей рейки, и, как правило, резервируется 10-20% длины. Это связано с тем, что в начальном и конечном положениях направляющей рейки защитный кожух должен быть достаточной длины для формирования эффективного защитная крышка, предотвращающая попадание загрязняющих веществ в эти две ключевые части.
Ход является важным фактором, который нельзя игнорировать при проектировании защитного кожуха направляющей рейки.Если ход направляющей рейки невелик, вы можете выбрать защитный кожух с относительно простой конструкцией и небольшим количеством телескопических соединений. Например, направляющая рейка некоторых небольших станков имеет однослойную или двухслойную телескопическую конструкцию в соответствии с потребностями.Однако для направляющих с большим ходом, например, для больших портальных обрабатывающих центров, необходимо сконструировать многосекционные телескопические защитные чехлы, а длина и соотношение длины каждой секции должны быть рассчитаны разумно.Например, можно использовать прогрессивную телескопическую конструкцию с равными пропорциями расширения или короткую переднюю и длинную заднюю части, чтобы обеспечить плавное втягивание защитного чехла во всем диапазоне перемещения без перекоса.В то же время необходимо учитывать влияние зон ускорения и замедления при движении на защитную крышку. Гибкость и прочность соединения защитной крышки должны быть соответствующим образом усилены в этих частях, чтобы предотвратить повреждение защитной крышки из-за сил инерции.
Помимо формы, размера и хода, необходимо также учитывать рабочую скорость и условия эксплуатации направляющей рейки.Если направляющая шина работает на высокой скорости, материал защитного чехла должен обладать хорошей износостойкостью и низким коэффициентом трения, чтобы уменьшить нагрев и износ, вызванные высокоскоростным трением, и обеспечить длительный срок службы защитного чехла.В суровых условиях эксплуатации, таких как пыльная, влажная среда или агрессивные газы, материал защитного чехла должен обладать не только защитными свойствами, но и соответствующей коррозионной стойкостью и влагостойкостью, а также быть герметизирован в месте соединения для предотвращения проникновения загрязняющих веществ.
При проектировании защитного покрытия направляющей рейки необходимо всесторонне и тщательно проанализировать форму, размер и ход направляющей рейки и другие факторы, точно определить ключевые размерные параметры и в то же время совместить скорость работы направляющей рейки и условия работы для выбора подходящих материалов и конструктивные формы, так что защитный кожух, который может быть адаптирован к направляющей рейке, может быть сконструирован таким образом, чтобы обеспечить надежную защиту для стабильной и эффективной работы промышленного оборудования.
По вопросам настройки и производства защитного чехла для направляющей рейки, пожалуйста, обращайтесь в компанию ООО Цзянсу Кэжуйсы Деталь Машины.
