Ключевые аспекты проектирования защитных кожухов направляющих рельсов
2025-12-05

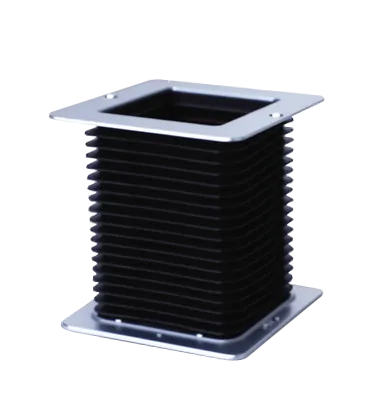

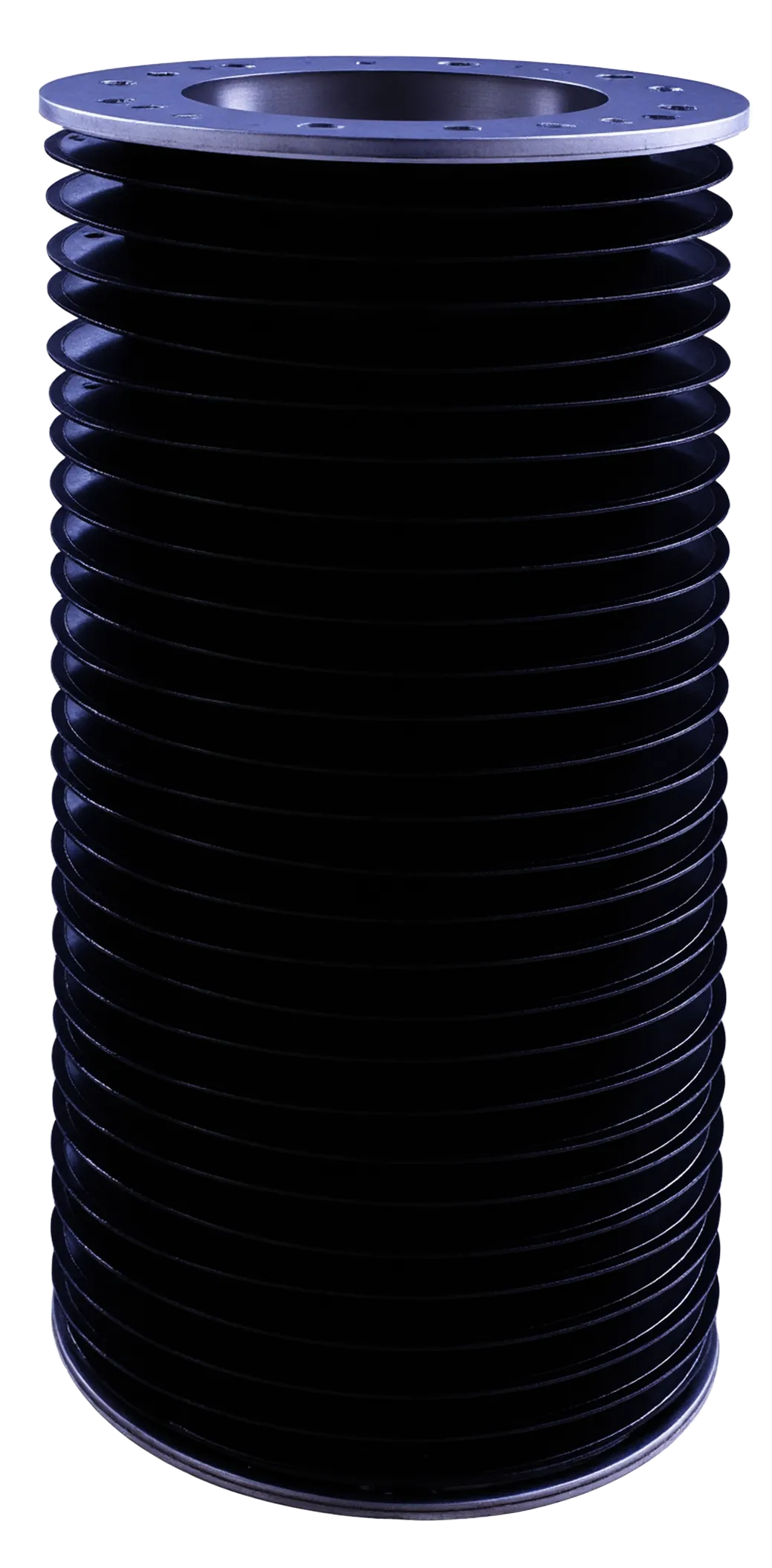

В промышленном производстве защитные кожухи направляющих рельсов играют решающую роль. Они эффективно защищают направляющие рельсы от загрязнений, таких как пыль, стружка и жидкости, продлевая их срок службы и обеспечивая стабильную работу оборудования. Разработка защитного кожуха, адаптирующегося к форме, размеру и ходу направляющей рельсы, требует всестороннего учета множества факторов и точного контроля ключевых размерных параметров. Во-первых, понимание формы направляющей рельсы имеет основополагающее значение для проектирования защитного кожуха. Направляющие рельсы могут иметь прямоугольную, круглую форму и форму «ласточкин хвост». Для прямоугольных направляющих конструкция защитного кожуха относительно стандартная и может иметь плоскую или складную конструкцию. Плоские защитные кожухи обеспечивают более высокую прочность защиты и подходят для случаев с высокими требованиями к защите и относительно плавным движением направляющей; защитные кожухи складного типа обладают хорошей гибкостью, могут адаптироваться к значительным изменениям хода направляющей, эстетичны и просты в установке. Для круглых направляющих защитный кожух может быть выполнен в виде цилиндрической или сегментированной композитной конструкции, плотно прилегающей к окружности направляющей, обеспечивая полную защиту. В связи с уникальной формой направляющих типа «ласточкин хвост», конструкция защитного кожуха должна учитывать изменения угла и размера этого соединения. Обычно используется индивидуальная форма, чтобы исключить помехи при движении направляющей. Размеры направляющей напрямую определяют размер защитного кожуха. Среди них ключевыми размерными параметрами являются ширина, высота и длина направляющей. Ширина защитного кожуха должна быть немного больше ширины направляющей, обычно с запасом 5–10 мм для предотвращения трения между кожухом и краями направляющей из-за незначительного смещения во время работы. Аналогичным образом, необходимо добавить определенный запас, исходя из фактической высоты направляющей, особенно для направляющих с выступающими деталями или вспомогательными устройствами, чтобы защитный кожух мог полностью закрыть их, не влияя на их нормальное функционирование. Длина направляющей определяет длину хода защитного кожуха. При проектировании длина выдвижения защитного кожуха должна быть больше фактического хода направляющей, как правило, на 10–20%. Это обусловлено тем, что в начальном и конечном положениях направляющей защитный кожух должен иметь достаточную длину для создания эффективного защитного уплотнения, предотвращая попадание загрязнений в эти две критические зоны.
Диапазон перемещения является решающим фактором при проектировании защитных кожухов направляющих. При небольшом ходе направляющей можно выбрать относительно простую конструкцию с меньшим количеством телескопических секций, например, для направляющих в небольших станках, где достаточно одно- или двухслойной телескопической конструкции. Однако для направляющих с большим ходом, например, в крупных портальных обрабатывающих центрах, необходимы многосекционные телескопические защитные кожухи, при этом длина и коэффициент телескопичности каждой секции должны быть тщательно рассчитаны. Например, можно использовать пропорциональную телескопическую конструкцию или прогрессивную телескопическую конструкцию с укороченной передней и удлиненной задней секцией для обеспечения плавного телескопического перемещения во всем диапазоне перемещения, предотвращая заклинивание и скручивание. Одновременно необходимо учитывать влияние зон ускорения и замедления на защитный кожух на протяжении всего пути. В этих зонах гибкость и прочность соединения защитного кожуха должны быть соответствующим образом усилены для предотвращения повреждений, вызванных инерционными силами.

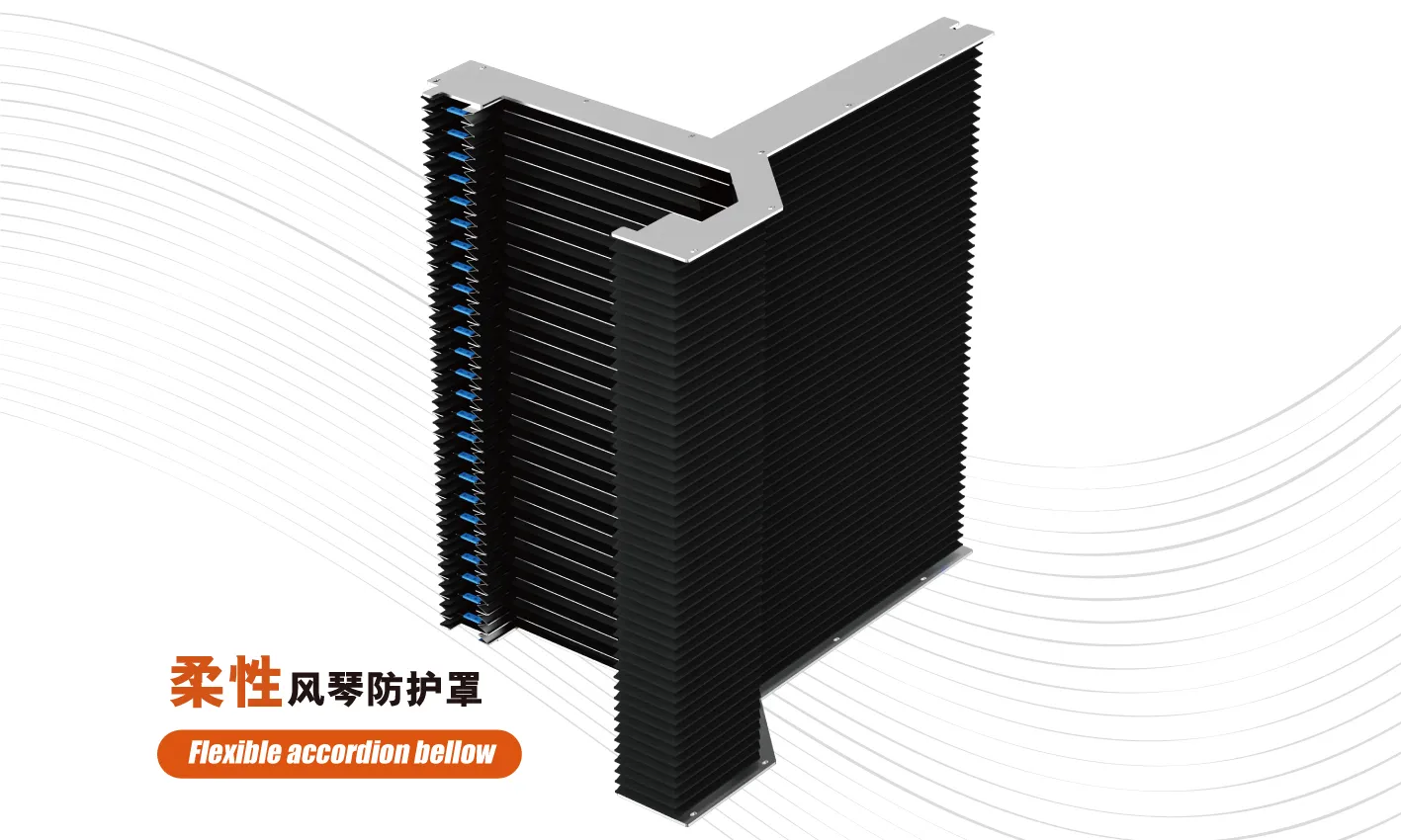

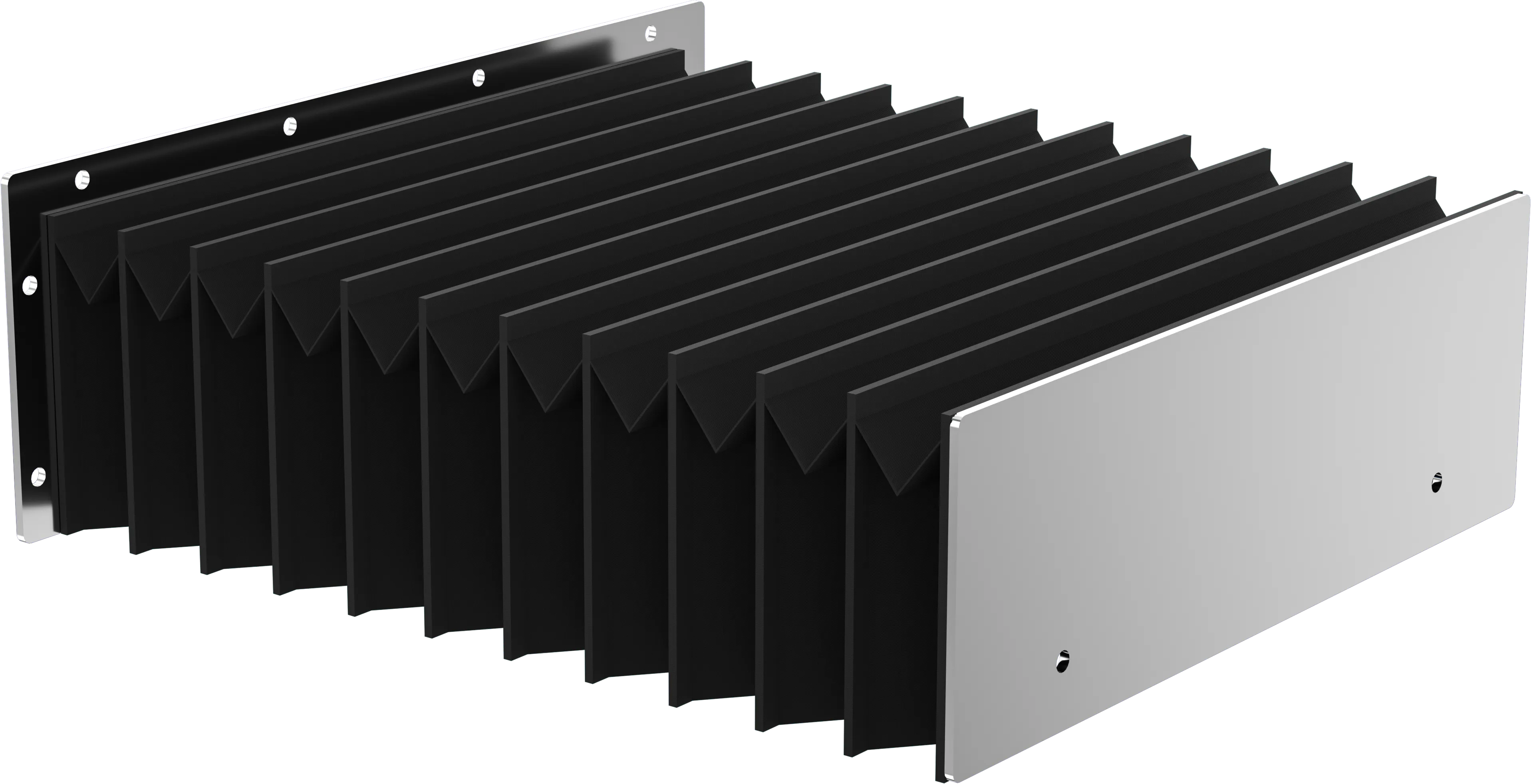

Помимо формы, размера и пути перемещения, необходимо также учитывать рабочую скорость и условия эксплуатации направляющей. Если направляющая работает на высоких скоростях, материал защитного кожуха должен обладать хорошей износостойкостью и низким коэффициентом трения для снижения нагрева и износа, возникающих при трении на высокой скорости, обеспечивая тем самым длительный срок службы защитного кожуха. В сложных рабочих условиях, таких как пыльная, влажная или коррозионно-активная газовая среда, материалы защитных кожухов должны обладать не только защитными свойствами, но и соответствующей коррозионной стойкостью и влагостойкостью. Кроме того, места соединения должны быть надлежащим образом герметизированы для предотвращения проникновения загрязнений. Гофрированные защитные кожухи производства Kores Enterprise могут работать со скоростью до 120 метров в минуту.
